如果燃燒器停機，空氣伺服電機就轉到各用位置，燃?xì)馑欧姍C(jī)轉到0、
MP22 運行方式
故障后的反應
如果啟動安全時間過后沒有火焰出現，則故障鎖定。
如果是在燃燒器運行過程中失去火焰，則故障停機。
如果是故障停機，所有的閥都關閉，風機和點火停止工作。
如果燃?xì)忾y開之前就檢測到火焰，燃燒器也進入故障停機。
如果是在啟動過程中或者運行過程中出現故障，將安全停機。
根據故障的性質不同，燃燒器會執行兩種不同的程序:進入鎖定的停機
狀態或者嘗試重新啟動。
如果5此重啟失敗后，也會進入鎖定的停機狀態。
故障的種類會顯示出來。
燃?xì)鈮毫﹂_(kāi)關故障-安全程序
如果位于閥2和閥1之間的最小燃?xì)鈮毫﹂_(kāi)關沒有檢測到足夠的燃?xì)鈮?/span>
力，燃燒器將停止啟動。閥關閉，風機停止。自動的燃燒器控制在嘗試
重啟之前會等2秒。如果2秒后，燃?xì)獾膲毫θ圆粔颍瑒t再等待2秒后第
三次嘗試重啟。
第三次重啟失敗后，燃燒器將等待一一個小時以進行下一一次重啟。
這樣，就可以只用一個燃?xì)鈮毫﹂_(kāi)關就可以進行檢漏和壓力監測。
當沒有燃?xì)獾臅r(shí)候不會給出故障鎖定信號，當較長時間沒有燃?xì)鈺r(shí)也不
會頻繁地啟動。
燃?xì)鈮毫﹂_(kāi)關的設定置最低為保證到達最大出力時兩個閥之間的壓力。
例如:在等待時顯示: 18 1-23
意思是等待時間還有1分23秒。
只有當切斷電源(關閉主電源或者斷開7孔聯接器)后，才能重新設置等.
待時間。
內置檢漏系統
閥測試
在參數設置模式下可以設置要或者不要檢漏。
掉電后或者內部故障鎖定解鎖后，燃燒器重啟前系統要執行一次檢漏。
否則，就在燃燒器控制性停機后進行一次檢漏。
只用一個燃?xì)鈮毫﹂_(kāi)關就可以進行檢漏和燃?xì)庾畹蛪毫Φ谋O(jiān)測。.
燃?xì)鈮毫﹂_(kāi)關必須安裝在閥Y2和閥Y3之間。
工作順序
控制性停機之后，燃?xì)鈮毫﹂_(kāi)關斷開，閥Y3延遲2秒關閉。這樣，測試
部位是沒有壓力的。這就是閥Y2的測試時間(tv1)。
在這期間，燃?xì)鈮毫﹂_(kāi)關不應能夠使其閉合的壓力，否則就會故障停
機，并且顯示“閥1漏”。
在tv1之后，閥Y2打開3秒。在這期間燃?xì)鈮毫﹂_(kāi)關必須動作閉合，顯示
有燃?xì)鈮毫Γ駝t所有的氣閥將會關閉并啟動燃?xì)獍踩绦颉?/span>
在對閥Y3進行測試期間，測試部位的壓力一定要高于壓力開關設定的最
小壓力，否則將故障停機并顯示“閥2漏”。

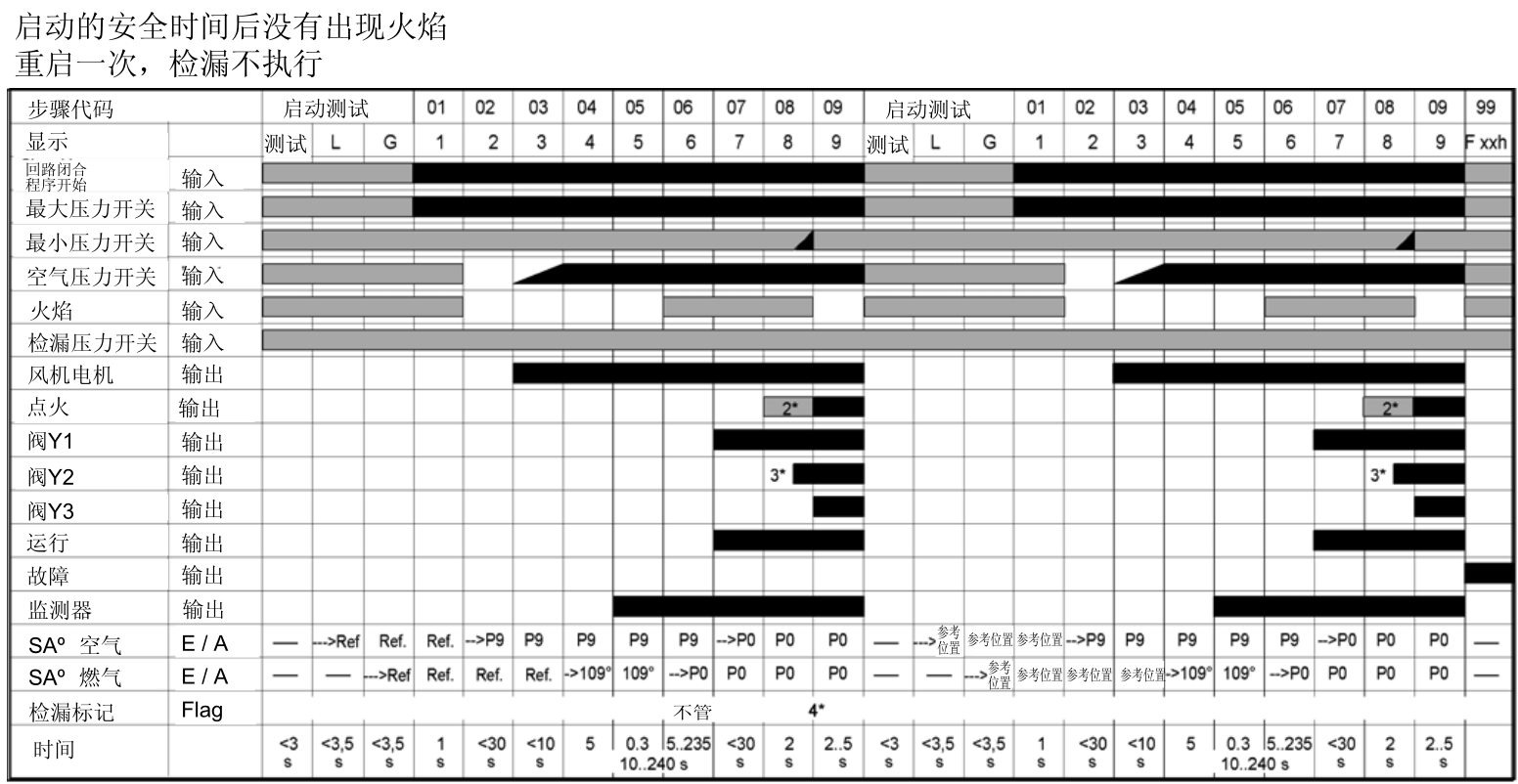

時序圖
各步驟定義
啟動測試 處理器和程序內存測試/空氣伺服電機轉到參考位置
步驟01 啟動(系統供熱要求)
步驟02 靜止?fàn)顟B(tài)的檢查，風機
步驟03 風機啟動
步驟04 預吹掃/燃?xì)馑欧姍C(jī)轉過全部轉動范圍
步驟05 預吹掃/激勵并檢查監測器
步驟06 預吹掃/燃?xì)馑欧姍C(jī)轉到點火位置
步驟07 空氣伺服電機轉到點火位置
步驟08 預點火(根據設定參數)
步驟09 開始安全時間
步驟10 穩定時間
步驟11 伺服電機從點火位置轉到運行位置,控制器激勵時間
步驟12 運行
步驟13 清空VPS測試空間/ (尾吹掃)
步驟14 閥Y2測試時間/ (仍處于尾吹掃期間)
步驟15 VPS測試空間充氣/ (仍處于尾吹掃期間)
步驟16 閥Y3測試時間/ (仍處于尾吹掃期間)
步驟17 仍處于尾吹掃期間
步驟18 又開始鎖定時間/燃?xì)夤收系牡却龝r(shí)間
步驟20 開始前的等待時間(待機)
注釋:
1*在檢漏期間風機一-直運行，直到尾吹掃結束。空氣伺服電機然后轉到待機位置。
2*按照EEPROM內的設置，預吹掃分別于安全時間開始前0秒，1秒或者2秒開始進行。
3*一般閥Y2(安全閥)在安全時間開始前2秒打開，這樣燃?xì)庾钚毫﹂_(kāi)關就可以檢測到燃?xì)鈮毫Α?/span>
4*控制性停機后進行一-次檢漏。檢漏標志于是設為“有效”。如果檢漏標志是無效的，如果在步
驟08到16中經歷一次掉電或者安全停機之后，在主氣閥打開之間會進行一次檢漏。

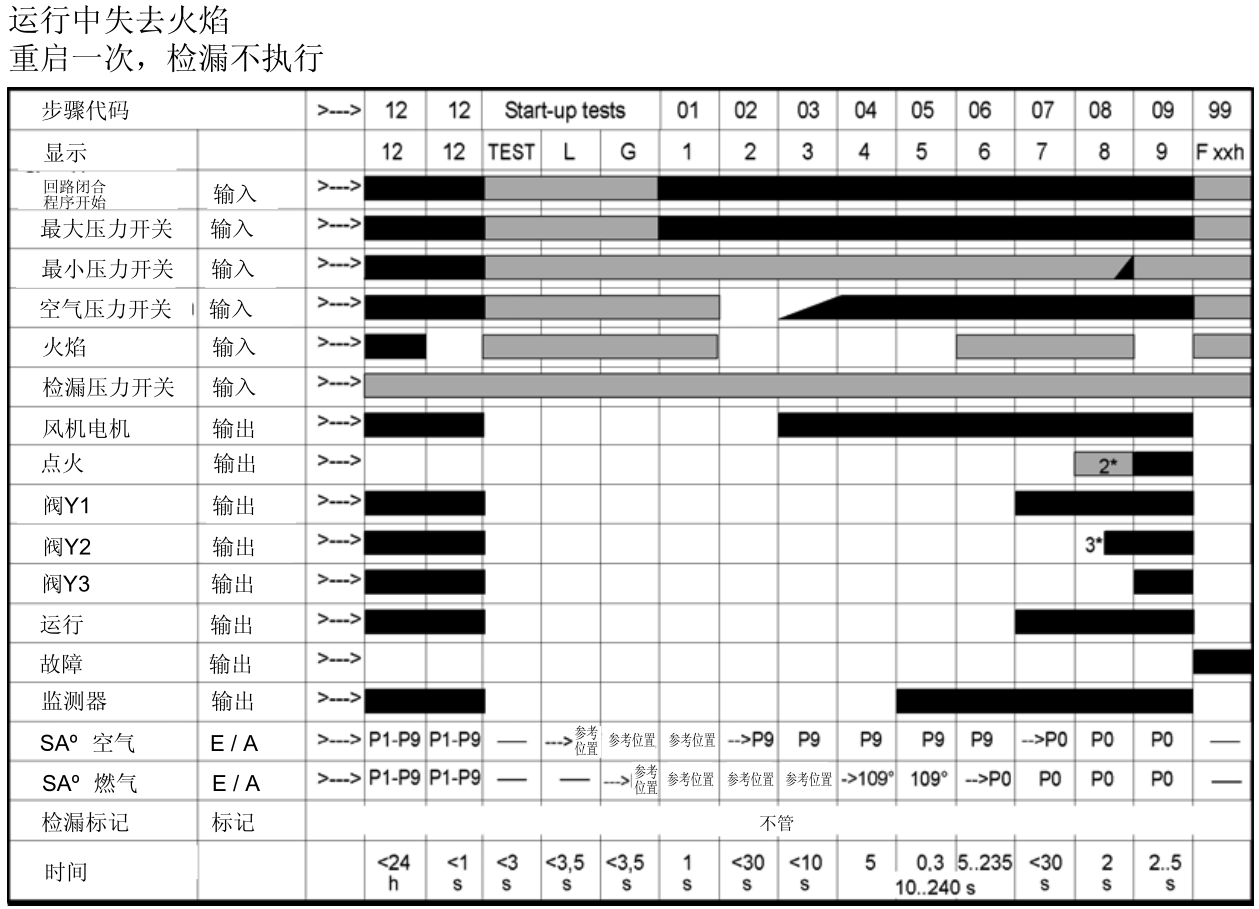

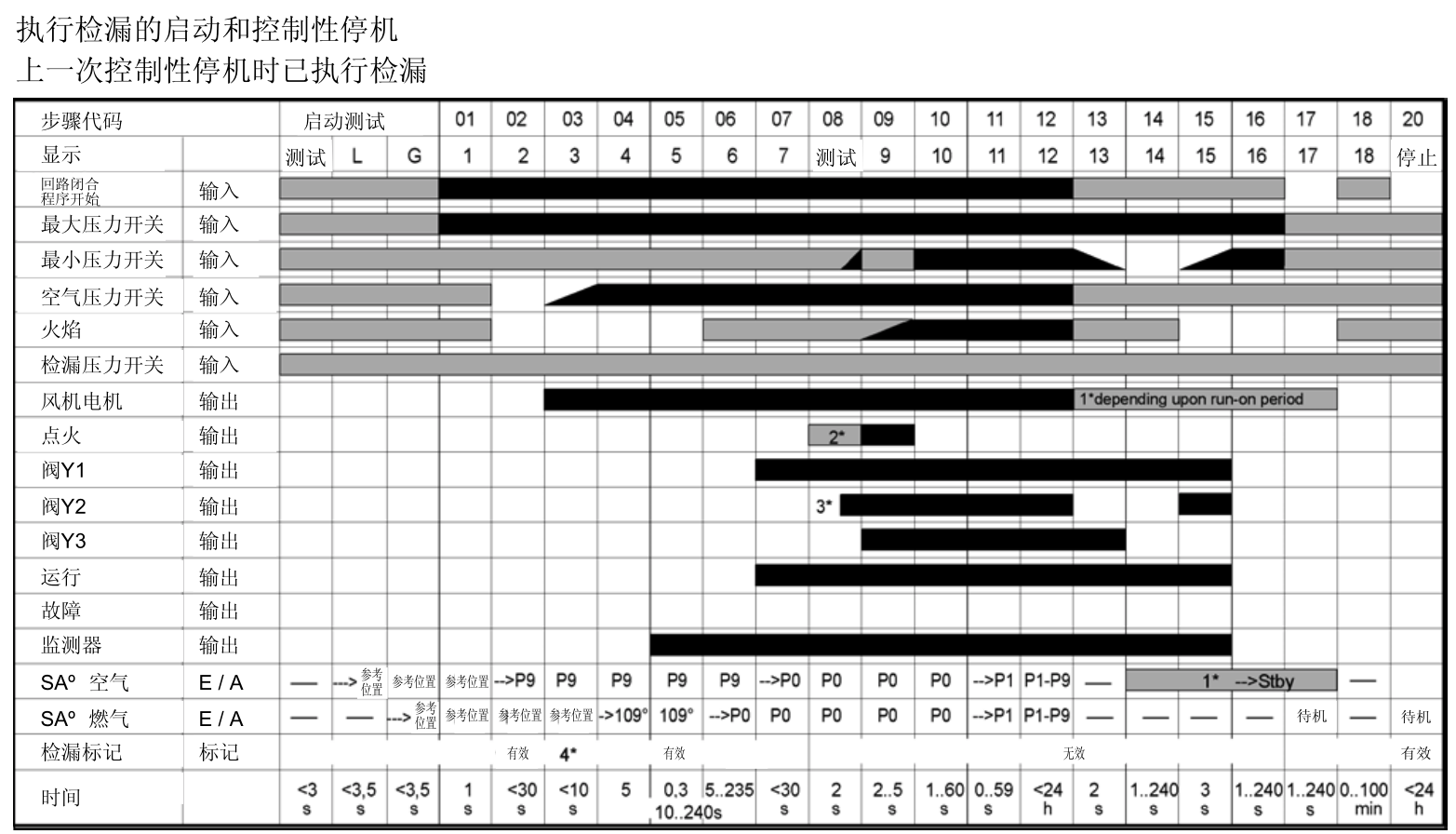

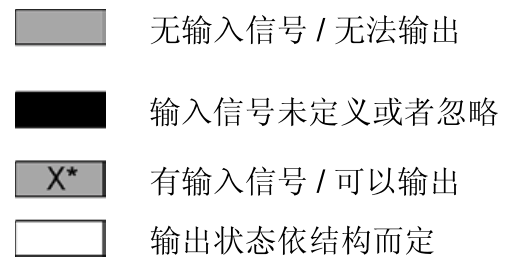

時序圖

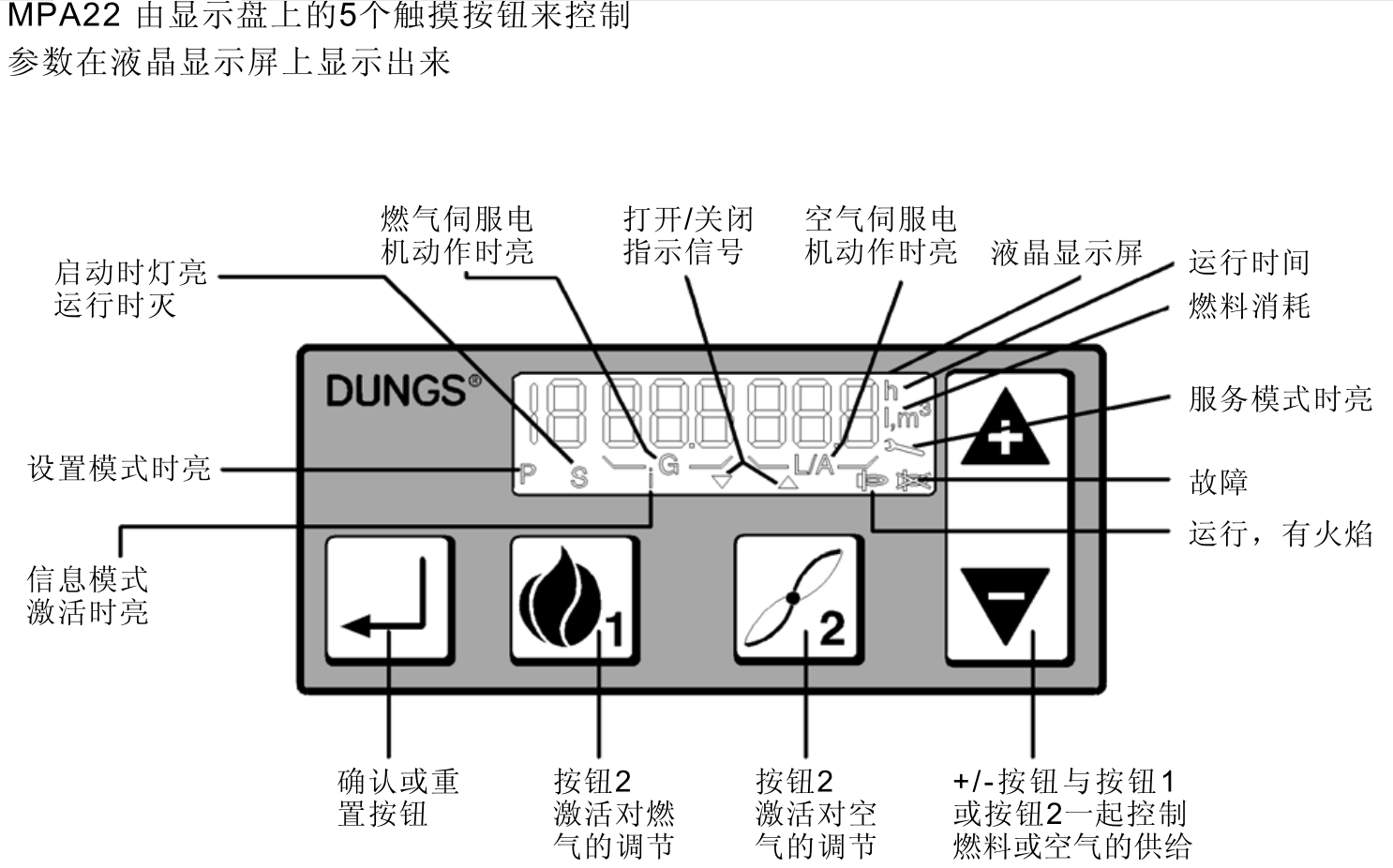

顯示屏說明

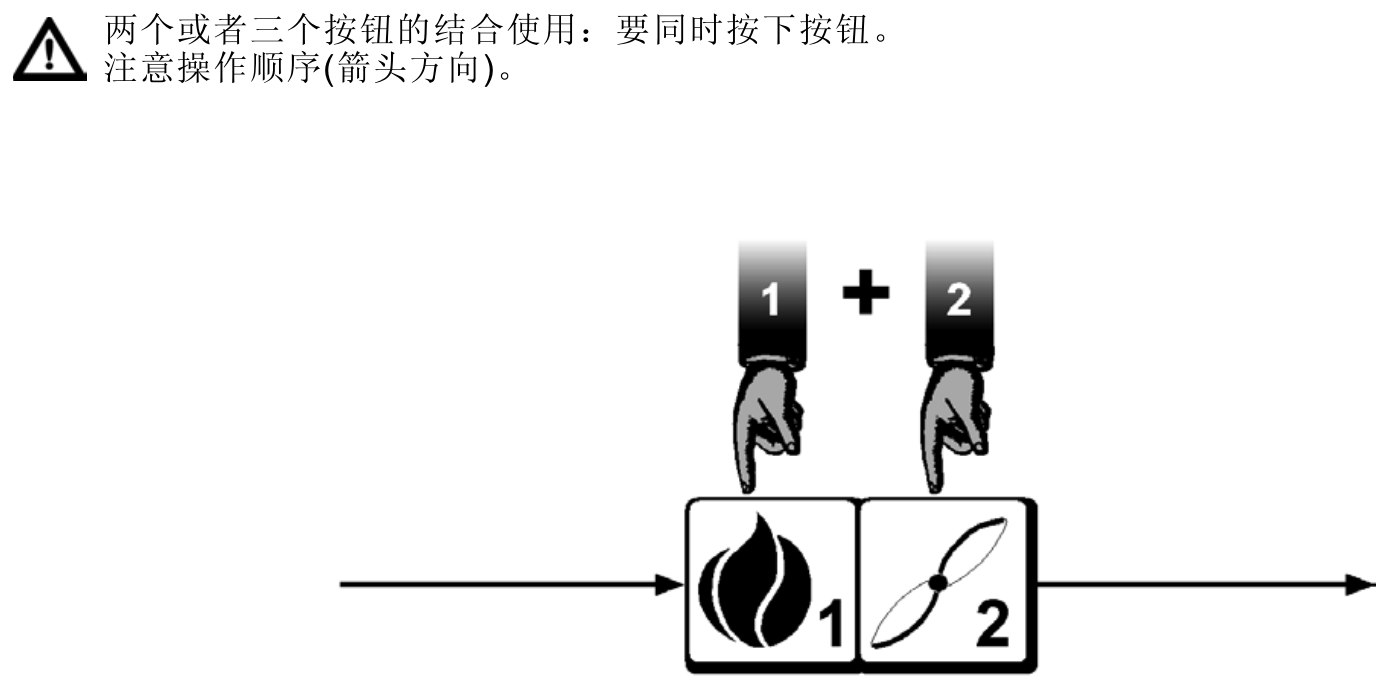

顯示功能

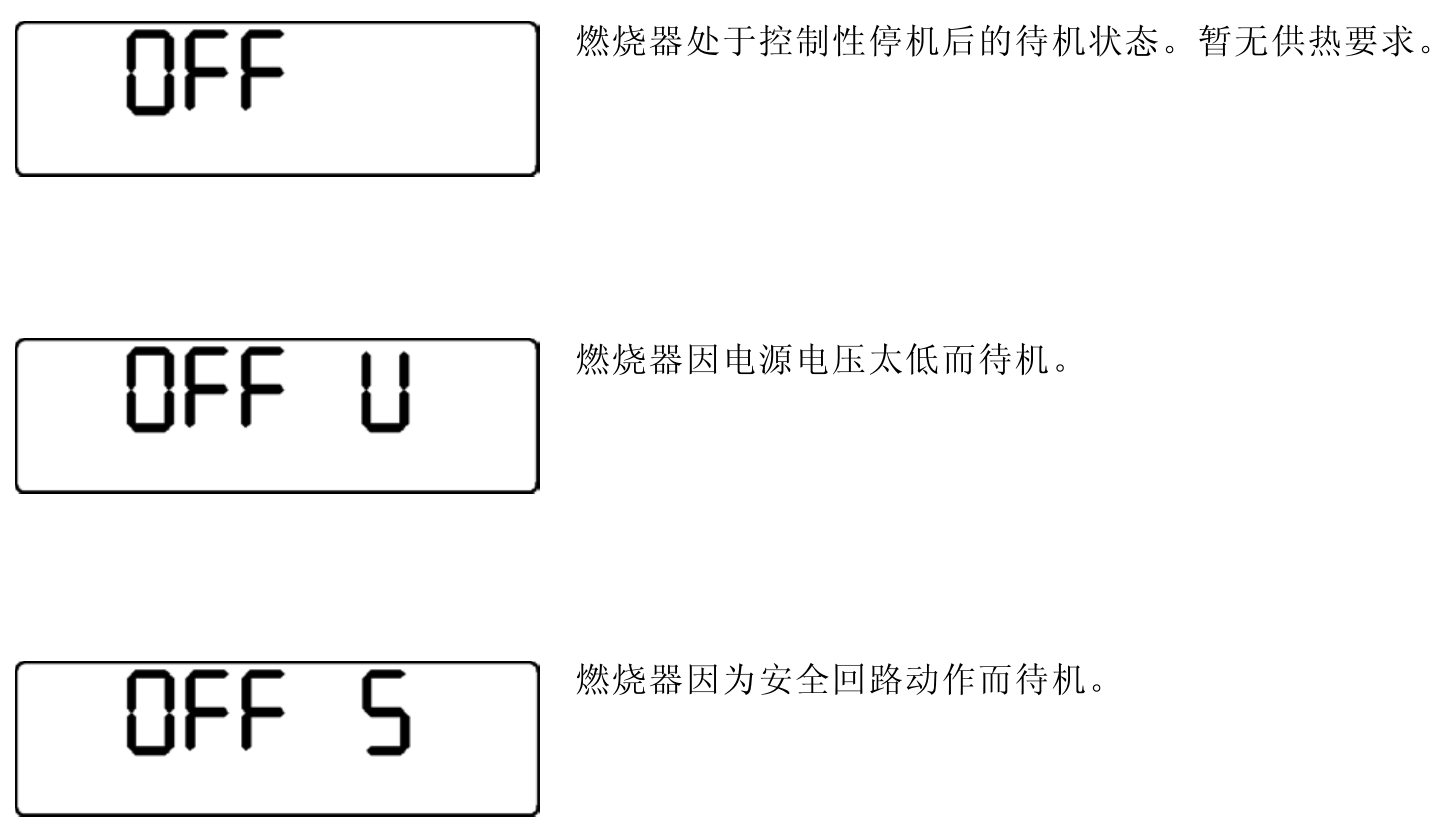

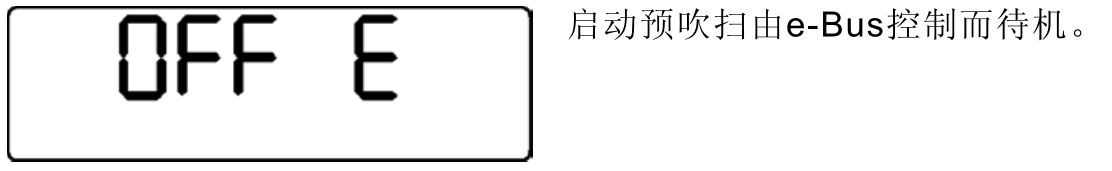

待機時的顯示

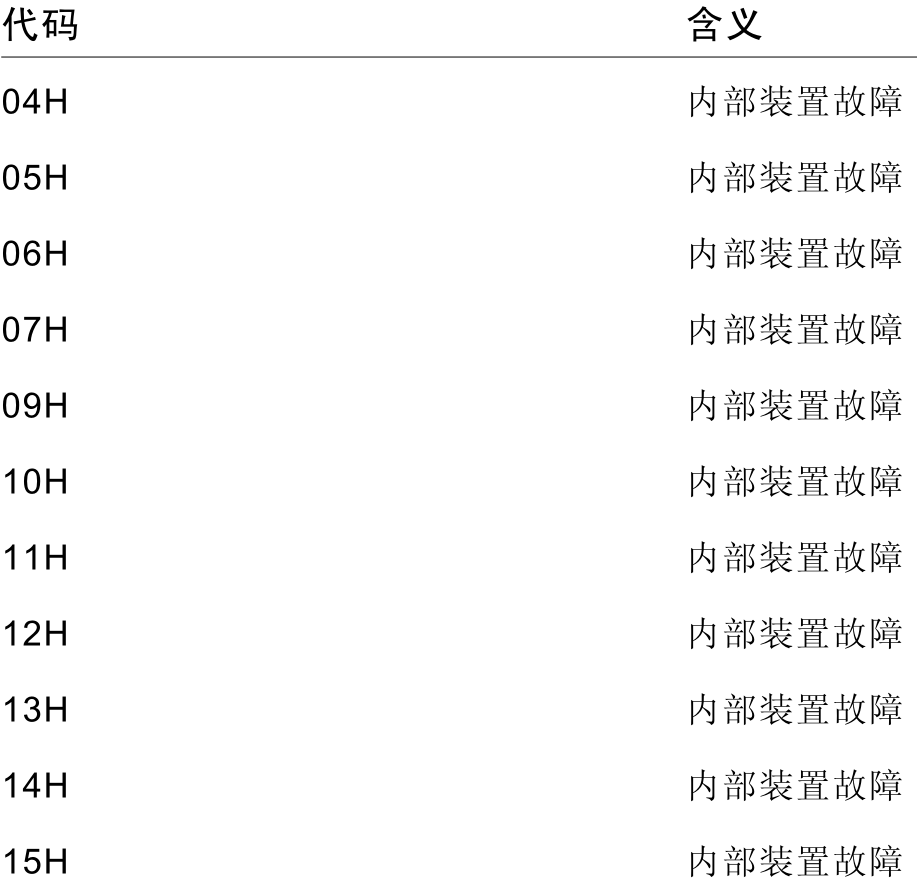

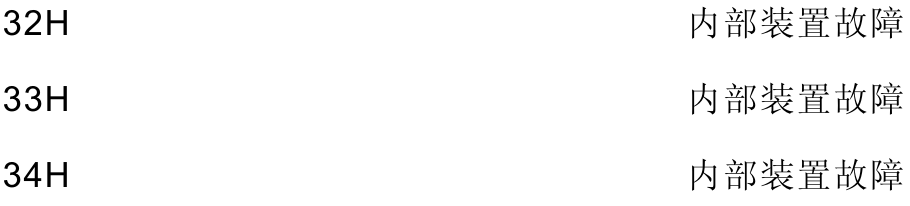

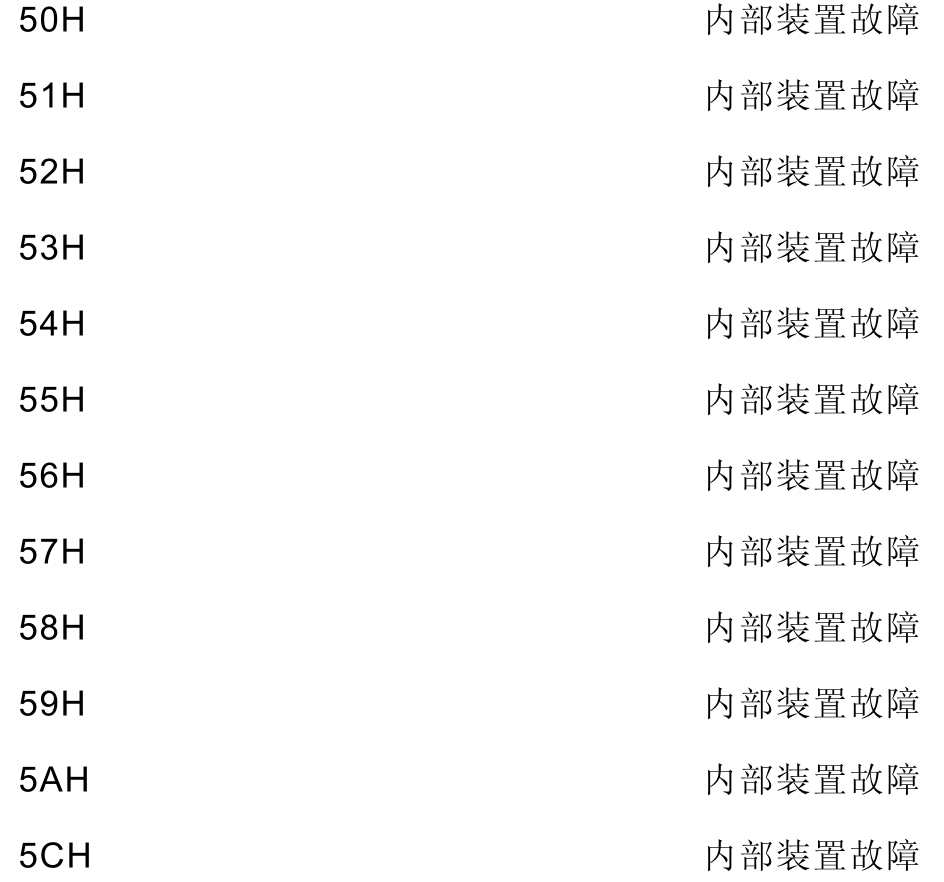

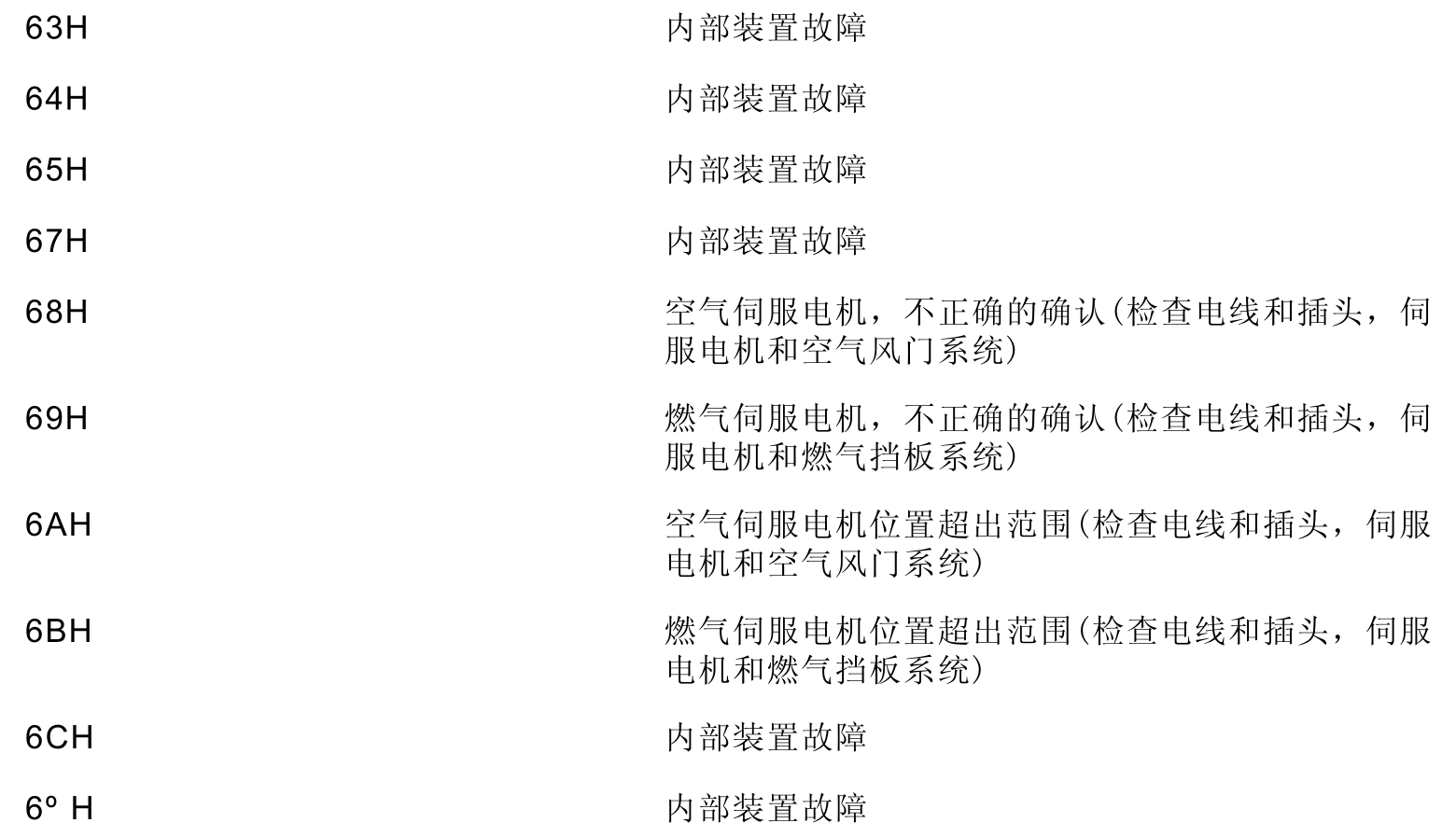

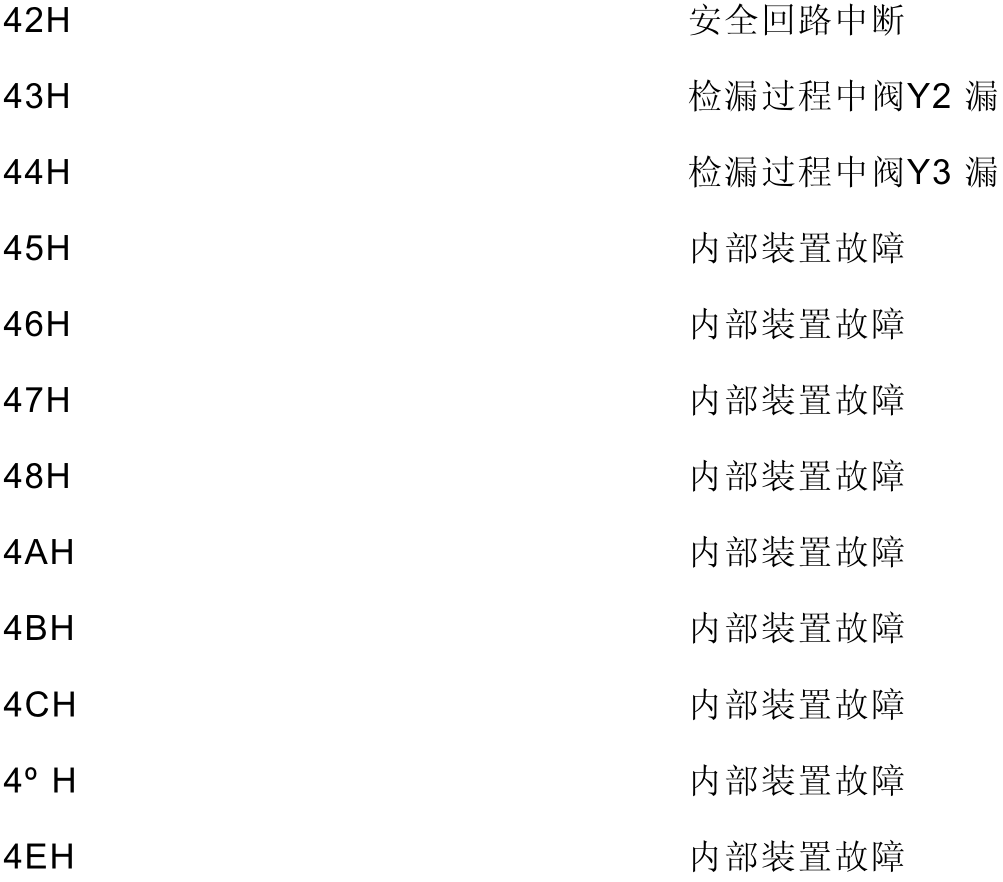

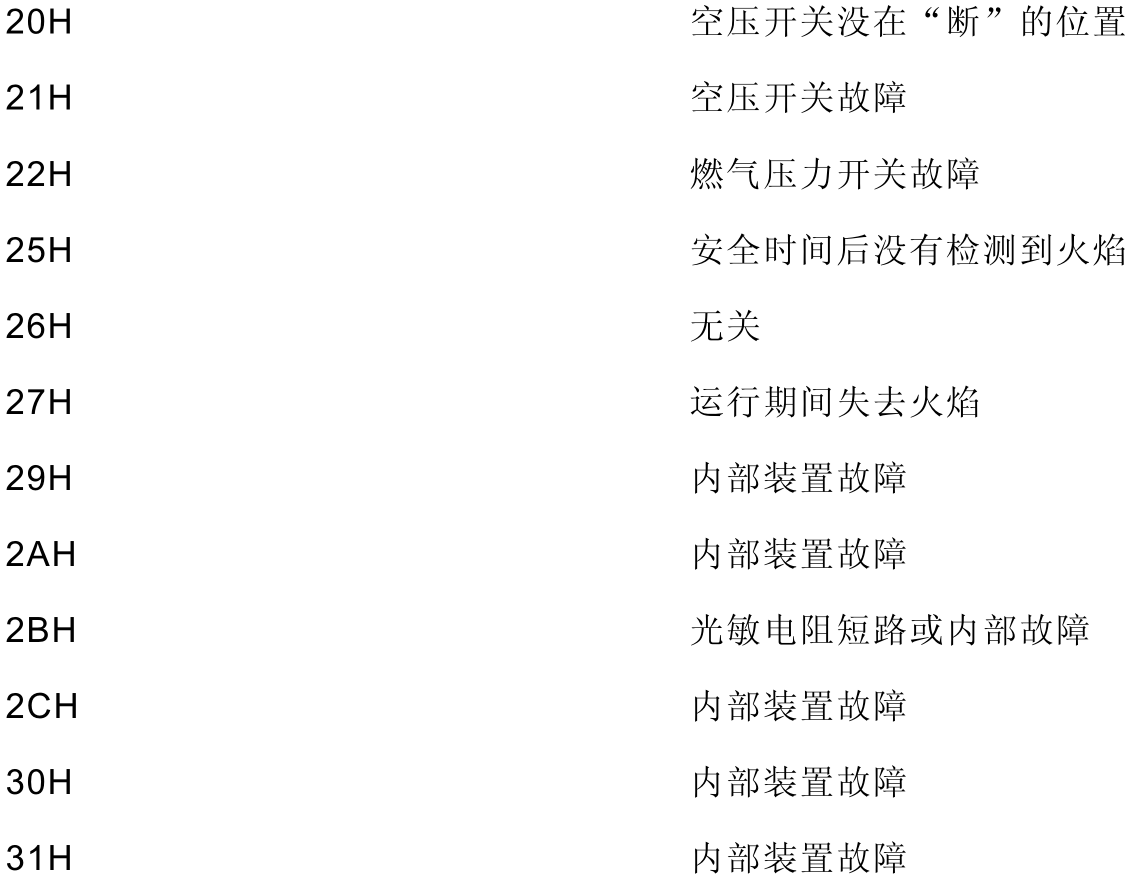

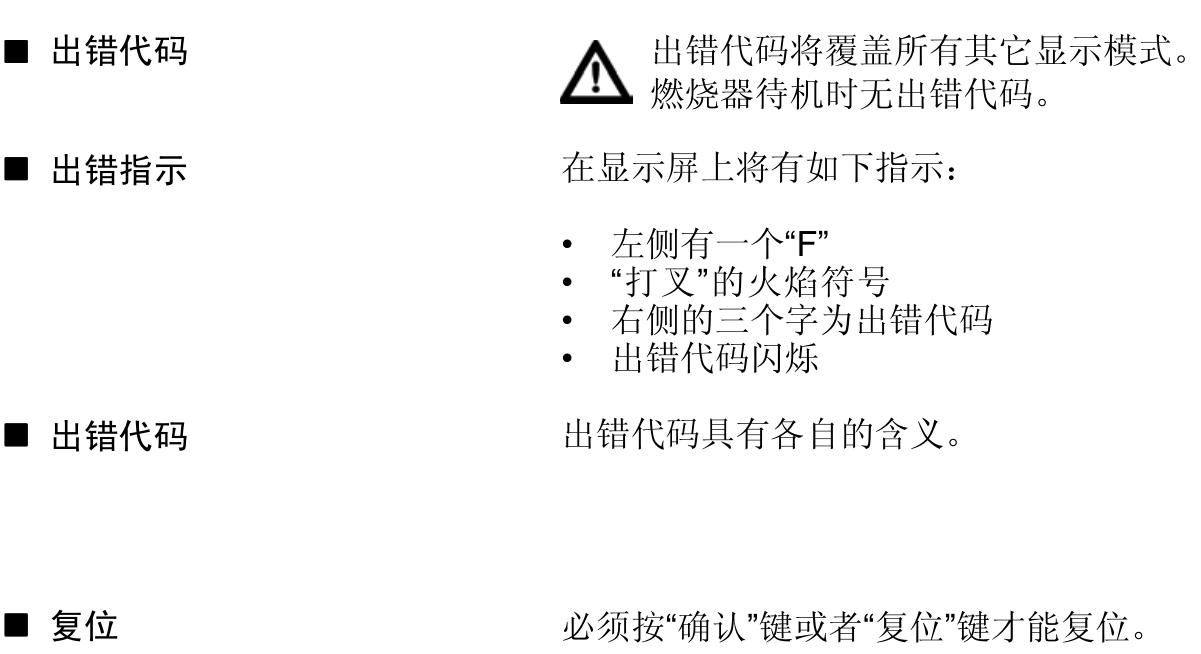

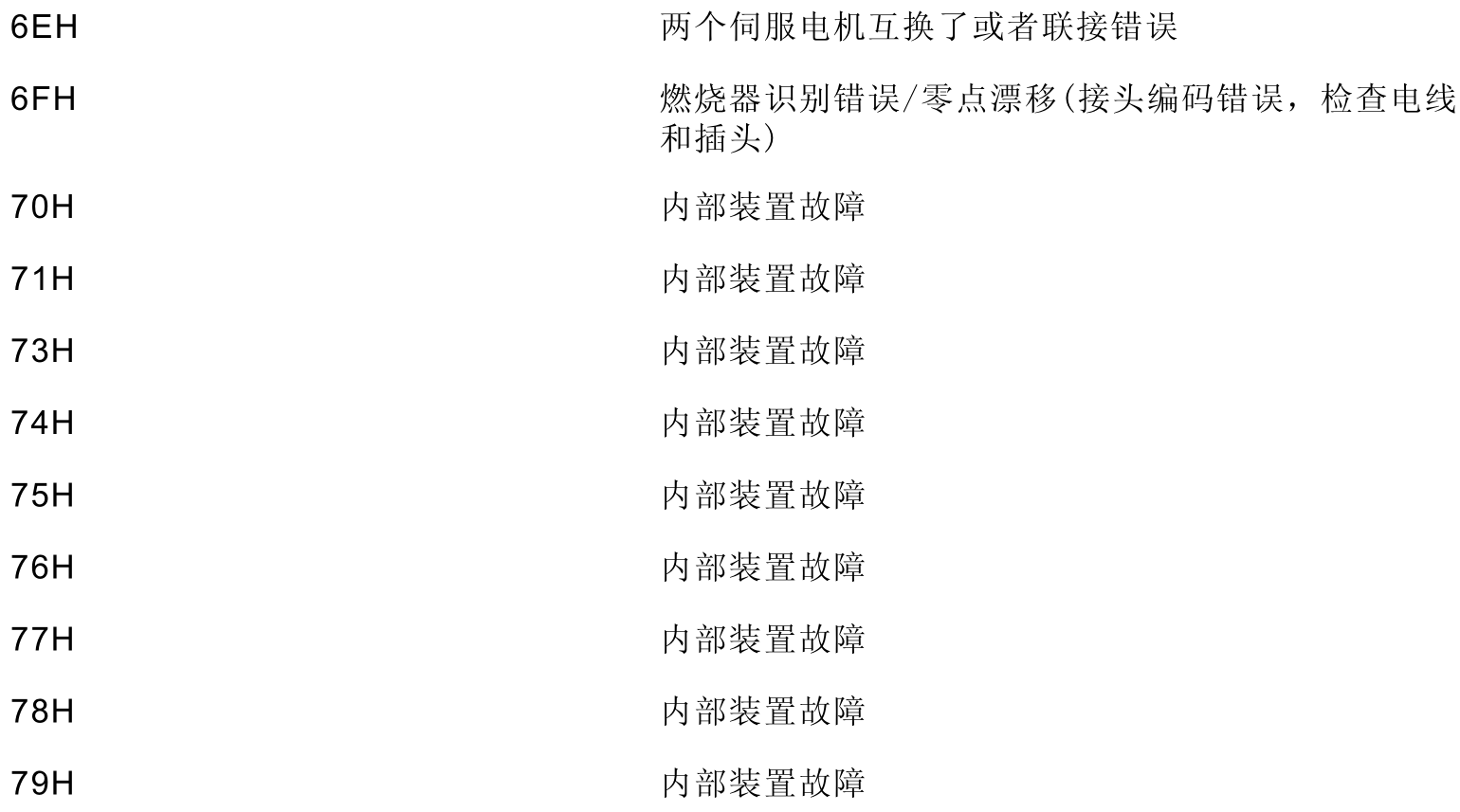

出錯指示
